Виды и маркировка бетонных колец

Содержание:

1. Что такое ЖБИ кольца и где их применяют
2. Виды ЖБИ колец
3. Буквенная маркировка: как расшифровать код на кольце
4. Марка колодца: КСЛ, КСП, КСУ
5. Цифровая маркировка: диаметр и высота кольца
6. Дополнительные элементы для сборки колодца
7. Особенности монтажа
8. Часто задаваемые вопросы

За буквенно-цифровым кодом на торце бетонного кольца скрывается полная техническая характеристика изделия: назначение, диаметр, высота и способ соединения с соседними элементами. Умение читать эту маркировку избавляет от ошибок при заказе и позволяет точно рассчитать нужный набор колец еще на этапе проектирования колодца. В статье разберем основные виды ЖБИ колец, расшифровку буквенных и цифровых кодов, стандартные размеры и порядок монтажа.

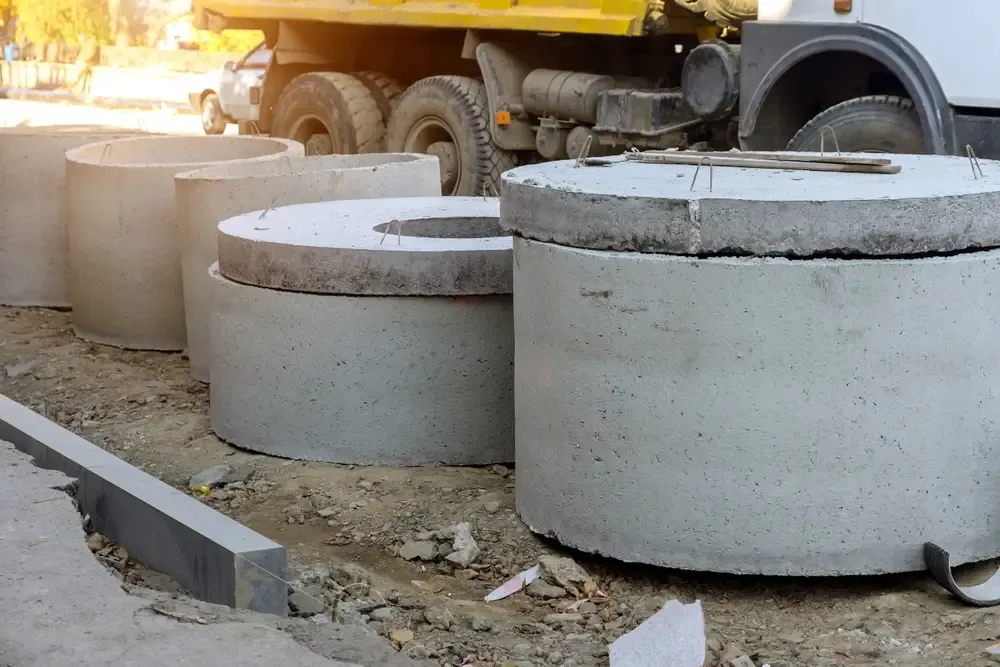

Что такое ЖБИ кольца и где их применяют

ЖБИ кольца — это полые цилиндрические конструкции из тяжелого бетона, усиленные стальным арматурным каркасом. Армирование дает изделию устойчивость к сжимающим и растягивающим нагрузкам, а вибропрессование при формовке — плотную, однородную структуру без пустот.

Их применяют там, где нужна прочная и герметичная шахта в грунте:

• смотровые и канализационные колодцы;
• водозаборные (питьевые) колодцы;
• септики и выгребные ямы;
• дренажные системы;
• коллекторы на сетях водоснабжения и газоснабжения.

К преимуществам колец колодцев относят длительный срок службы, устойчивость к агрессивным средам и высокую скорость монтажа: колодец из готовых колец собирают за один рабочий день. Основной недостаток — значительная масса, из-за которой установка требует привлечения автокрана или манипулятора.

Виды ЖБИ колец

Кольца различают по конструктивному исполнению торцов — от этого зависит способ соединения и герметичность будущего колодца.

• Стандартные (прямые) кольца. Торцы гладкие, без выступов. Изделия ставят друг на друга, стыки скрепляют металлическими скобами, а шов промазывают цементно-песчаным раствором. Самый экономичный вариант, но менее устойчивый к подвижкам грунта.
• Замковые кольца (еврокольца, КСЗ). На одном торце — выступ («гребень»), на другом — выемка («паз»). При установке кольца просто входят друг в друга, образуя герметичный замок без дополнительной обработки шва. Такие изделия рекомендуют для пучинистых и нестабильных грунтов, а также для сейсмоактивных регионов.
• Монолитные «стаканы» (КСД). Единая конструкция «кольцо + дно», отлитая как одно целое. Не нужно отдельно монтировать днище — это ускоряет работу и сразу дает герметичную емкость. Оптимальный выбор для септиков и отстойников.

Буквенная маркировка: как расшифровать код на кольце

Маркировка железобетонных изделий стандартизирована, поэтому по нескольким буквам сразу понятно назначение кольца.

Три кода из этой таблицы КСД, КСЗ, КО — разновидности обычного кольца КС, и путают их чаще всего. У КСД к стенкам добавлено дно, поэтому изделие сразу герметично снизу. У КСЗ на торцах есть паз и гребень для стыковки без лишней герметизации шва. А КО — укороченный вариант, который ставят самым верхним под крышку люка.

Марка колодца: КСЛ, КСП, КСУ

Кроме маркировки отдельных колец, у канализационных смотровых колодцев есть собственная марка колодца, которая описывает не изделие, а весь узел целиком — с учетом его роли на трассе.

• КСЛ — линейный колодец, устанавливается на прямом участке сети;
• КСП — поворотный колодец, монтируется в местах изменения направления трубопровода;
• КСУ — узловой колодец, точка присоединения одной или нескольких дополнительных линий.

В проектной документации чаще всего встречаются обозначения КСУ1 и КСУ2: цифра указывает количество линий, сходящихся в этом узле. Такая маркировка относится к сооружению в целом и практически не связана с маркировкой самих колец, из которых собран колодец.

Цифровая маркировка: диаметр и высота кольца

Цифры после буквенного индекса — это габариты изделия в дециметрах. Первое число — внутренний диаметр, второе — высота. Например, у КС 10.9: 10 — внутренний диаметр 10 дм (1000 мм), 9 — высота 9 дм (900 мм, реальная высота может быть на 1 см меньше — 890 мм за счет формовочных допусков).

Диаметр кольца для колодца подбирают исходя из назначения шахты: для питьевых колодцев чаще берут 1000 мм, для смотровых канализационных колодцев на инженерных сетях — от 700 до 2000 мм. Высота ЖБ кольца для колодца обычно стандартна — 290, 590 или 890 мм, что позволяет комбинировать элементы и точно набирать нужную глубину шахты.

У колец бетонных размеры самых ходовых маркировок соотносят так:

Фактические размеры у конкретного производителя могут отличаться от табличных значений на 1–2 см из-за особенностей формовки, а кольца из разных производственных партий иногда не совпадают до миллиметра. Поэтому для одного колодца рекомендуется закупать изделия одной партии, предварительно сверив размеры ЖБ колец в паспорте на продукцию

Дополнительные элементы для сборки колодца

Одними кольцами колодец не собрать — понадобятся и другие элементы:

• днища — не нужны, если применяется монолитный «стакан» КСД;
• опорные перекрытия — бетонная плита с отверстием, принимает внешнюю нагрузку и распределяет ее на стенки;
• крышки люка — тротуарные (для пешеходных зон) и магистральные (выдерживают нагрузку от транспорта);
• доборные кольца — стандартного диаметра, но уменьшенной высоты, чтобы точно подогнать глубину шахты.

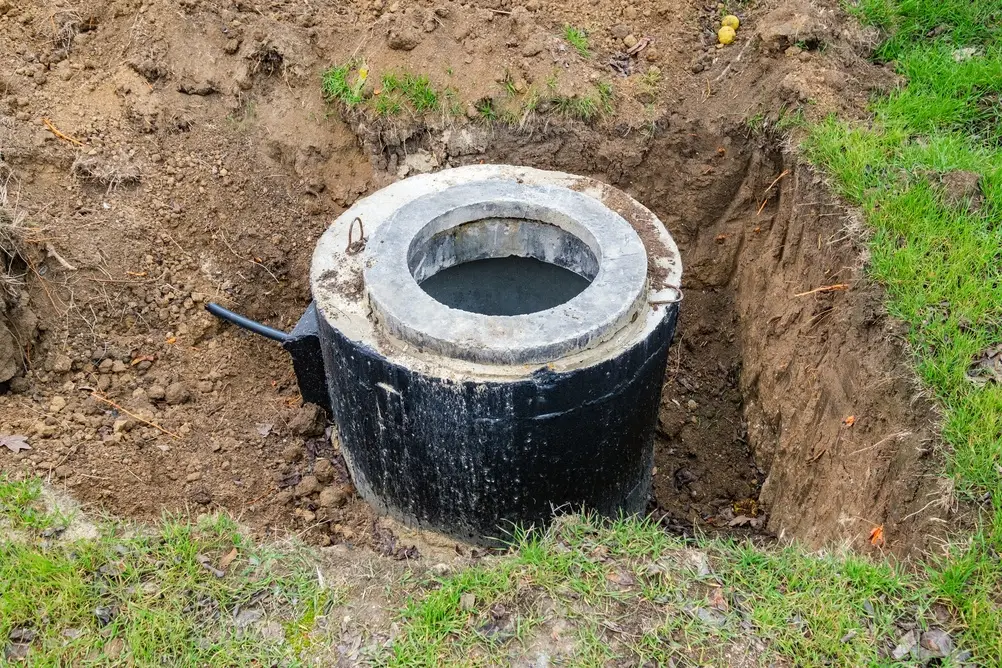

Особенности монтажа

Сборка колодца из готовых колец выполняется в следующем порядке:

1. Разработка котлована — диаметр ямы должен превышать диаметр кольца примерно на 0,2 м для удобства опускания и последующей засыпки.
2. Опускание первого кольца и выемка грунта внутри него по мере погружения, если тяжелая техника на площадке отсутствует.
3. Установка днища или монолитного «стакана» на дно шахты.
4. Монтаж последующих колец с помощью автокрана или лебедки.
5. Скрепление стыков металлическими скобами (для прямых колец) либо проверка замкового соединения (для КСЗ).
6. Герметизация швов цементно-песчаным раствором, при необходимости — дополнительная обмазочная гидроизоляция.
7. Установка опорного кольца КО и крышки люка.

Работы по устройству котлована относятся к категории опасных: перед спуском в шахту проверяют качество воздуха, а грузоподъемная техника должна иметь исправную тормозную систему.

На стройке маркировка избавляет от необходимости мерить кольцо рулеткой и проверять на глаз, выдержит ли оно нагрузку. Прораб или снабженец смотрит на код и сразу знает диаметр, высоту и назначение изделия. А на площадке никто не перепутает кольцо с дном и обычное стеновое кольцо, а для септика закажет цельную герметичную емкость, а не отдельную плиту.

Достаточно один раз разобраться в этой системе, чтобы дальше выбирать кольца для колодца, септика или дренажной системы без ошибок и лишних консультаций с продавцом.

Часто задаваемые вопросы

Как расшифровывается КО?

КО — кольцо опорное. Его ставят в самом верху горловины колодца под крышку люка, чтобы равномерно распределить нагрузку от поверхности на стенки шахты.

Что означает эта маркировка КСД?

Расшифровка КСД — кольцо с дном, монолитная конструкция «стакан». В отличие от стандартного КС, ему не требуется отдельная плита днища: изделие герметично снизу сразу после установки.

КСЗ что это?

КСЗ — кольцо стеновое замковое, оснащенное пазом и гребнем на торцах. Замковое соединение снижает риск смещения колец на нестабильных грунтах и упрощает герметизацию — дополнительная обработка шва не нужна.

Как узнать диаметр кольца для колодца по маркировке?

Первое число после буквенного индекса — это внутренний диаметр в дециметрах. Например, у КС 10.9 диаметр 10 дм, то есть 1000 мм. Чтобы перевести дециметры в сантиметры, число просто умножают на 10.

КСУ колодец — расшифровка маркировки?

КСУ — узловой колодец, точка присоединения дополнительных линий трубопровода. Цифра после букв показывает количество присоединений: КСУ1 — одно, КСУ2 — два и более.
