Непроходные каналы тепловых сетей: устройство, монтаж, гидроизоляция

Содержание:

1. Что такое непроходной канал теплотрассы
2. Устройство непроходных каналов
3. Проходной, полупроходной и непроходной канал: в чем разница
4. Монолитный канал для теплотрассы или сборный ЖБИ
5. Гидроизоляция каналов тепловых сетей
6. Монтаж лотков теплотрассы: технология укладки
7. Прокладка тепловых сетей в непроходных каналах
8. Эксплуатация и демонтаж
9. Часто задаваемые вопросы

Тепловые сети редко прокладывают открытым способом — трубы нужно защищать от грунта, грунтовых вод, промерзания и механических нагрузок. Один из самых распространенных способов такой защиты — укладка труб в железобетонные каналы. Разберемся, что такое непроходной канал теплотрассы, чем он отличается от проходных и полупроходных конструкций, и как выполняется его монтаж.

Что такое непроходной канал теплотрассы

Непроходной канал теплотрассы — это железобетонное изделие П-образной формы, которое укладывают в грунт для защиты труб отопления, горячего и холодного водоснабжения. Сверху канал закрывают плитой перекрытия, поэтому коммуникации оказываются полностью изолированы от почвы, талых вод, осадков и температурных перепадов.

Название «непроходной» говорит само за себя: внутрь конструкции нельзя зайти для обслуживания труб в полный рост. Доступ к коммуникациям возможен только после вскрытия — снятия верхней плиты и удаления грунта. Такие каналы используют там, где не требуется частое обслуживание запорной арматуры.

Основные задачи непроходного канала:

• защита труб от прямого контакта с грунтом, особенно химически активным;
• снижение риска коррозии и разгерметизации сети;
• компенсация нагрузок от промерзания и оттаивания почвы, а также от транспорта, если теплотрасса проходит под дорогой;
• возможность разместить дополнительную теплоизоляцию — минеральную вату, стеклоткань, ППУ и другие материалы.

Устройство непроходных каналов

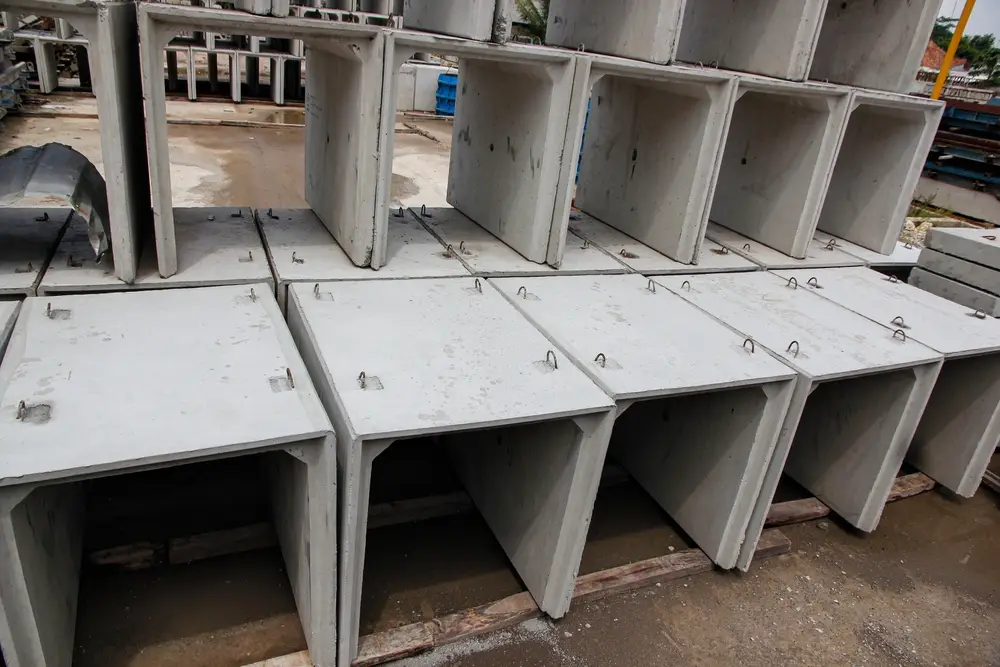

Устройство непроходных каналов простое и при этом технологичное. Одноячейковый элемент состоит из двух частей:

• Лоток — нижняя часть в форме буквы «П», куда укладываются трубы.
• Плита перекрытия — накрывает лоток сверху и защищает от давления грунта.

Стенки лотка делают сужающимися кверху: у основания они толще, у верха — тоньше. Такая форма равномерно распределяет нагрузку и не утяжеляет конструкцию без необходимости.

По назначению железобетонные каналы делят на два основных типа:

• КН — для прокладки прямых участков теплотрассы;
• КНУ — для поворотов, ответвлений и участков, где трубы расположены под углом друг к другу.

Если по проекту нужно проложить сразу две трубы параллельно, применяют двухъячейковые конструкции. Они состоят из блоков днища, среднего таврового разделительного блока (он же обеспечивает жесткость всей системе), боковых стеновых блоков и плит перекрытия с ребрами жесткости.

Для монтажа на плитах предусмотрены монтажные петли из арматурной стали — за них конструкцию поднимают и опускают в котлован.

Размеры и эксплуатационные параметры непроходных каналов зависят от типа конструкции и условий прокладки теплотрассы. Основные значения приведены в таблице ниже.

Расстояние между соседними трубами внутри канала должно быть не менее 100 мм между наружными стенками — это требование учитывают еще на этапе проектирования, когда подбирают ширину лотка.

Проходной, полупроходной и непроходной канал: в чем разница

Часто путают три типа каналов, хотя разница между ними принципиальная — она касается доступа к трубам во время эксплуатации.

• Проходной канал — это габаритное сооружение, внутри которого человек может передвигаться в полный рост. Такие каналы применяют на крупных магистралях, где нужен постоянный доступ к арматуре, задвижкам и компенсаторам без вскрытия грунта.
• Полупроходной канал — компромиссный вариант. Высота конструкции позволяет специалисту перемещаться внутри, но уже пригнувшись, в стесненных условиях. Такое решение выбирают, когда постоянный доступ нужен, но полноразмерный проходной канал экономически не оправдан.
• Непроходной канал — самый компактный и экономичный вариант. Обслуживание требует вскрытия — снятия грунта и плиты перекрытия. Зато этот тип требует меньше материалов, дешевле в монтаже и подходит для большинства бытовых и промышленных сетей, где трубы не нуждаются в частой ревизии.

Проходные каналы для тепловых сетей выбирают точечно — там, где экономика и удобство обслуживания важнее скорости монтажа. В остальных случаях непроходная категория остается приоритетной: меньше материалов, меньше сроков строительства, ниже итоговая стоимость проекта. Требования к таким конструкциям закреплены в СП 60.13330.2012.

Монолитный канал для теплотрассы или сборный ЖБИ

Помимо сборных лотков заводского изготовления, существует монолитный канал для теплотрассы — конструкция, которую заливают бетоном прямо на месте, используя опалубку и арматурный каркас. У каждого варианта свои плюсы.

Сборные железобетонные каналы:

• быстрый монтаж — элементы просто устанавливают краном;
• заводской контроль качества бетона и арматуры;
• предсказуемые сроки строительства.

Монолитные каналы:

• возможность выполнить конструкцию нестандартной формы или размера;
• отсутствие стыков между блоками, а значит меньше уязвимых мест для протечек;
• целесообразны на сложных участках, где типовые ЖБИ не подходят по геометрии.

Для монолитных конструкций особенно важно выдержать характеристики бетона: морозостойкость от F75, водонепроницаемость от W4, а внутренний армирующий каркас обычно выполняют из конструкционной стали марки A-III.

Гидроизоляция каналов тепловых сетей

Гидроизоляция лотков теплотрассы — обязательный этап, от которого напрямую зависит срок службы всей системы. Бетон, даже качественный, постепенно впитывает влагу при длительном контакте с переувлажненным грунтом, а это ускоряет коррозию арматуры и разрушение конструкции изнутри.

Для гидроизоляции применяют:

• битумные и битумно-полимерные мастики;
• рулонные материалы;
• обмазочные цементные составы.

Важный нюанс: не все производители наносят гидроизоляционный слой на заводе. Если покрытия нет, его наносят монтажники — до того, как котлован засыпают грунтом. Пропускать этот этап нельзя: без гидроизоляции срок службы канала сокращается в разы, а последствия — разгерметизация теплотрассы и дорогостоящий ремонт с полным вскрытием траншеи.

Отдельно стоит защита самих труб внутри канала. Если трубопровод металлический, перед укладкой его дополнительно покрывают антикоррозийными составами и битумными пастами, а пластиковые элементы обезжиривают уайт-спиритом.

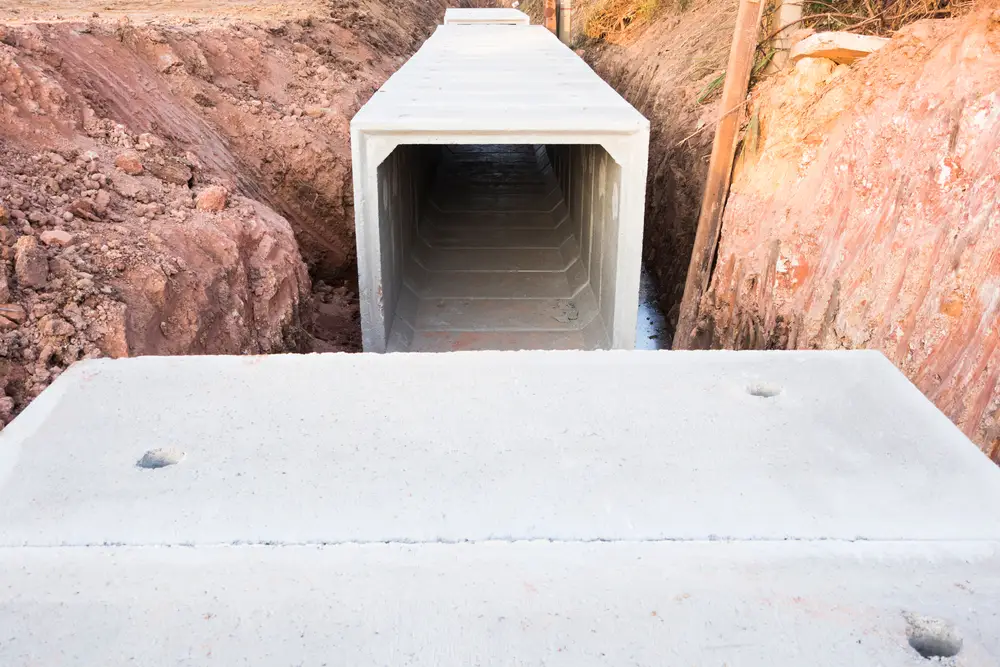

Монтаж лотков теплотрассы: технология укладки

Монтаж лотков теплотрассы — технология укладки, которая требует точного соблюдения последовательности операций. Ошибка на любом этапе снижает срок службы всей системы.

Порядок работ:

1. Подготовка площадки — очистка территории, разметка трассы по проекту.
2. Разработка траншеи — котлован копают с учетом глубины заложения и уклона.
3. Устройство песчаной подушки — на дно засыпают и трамбуют песок, при необходимости добавляют бетонную подготовку.
4. Монтаж ЖБИ-лотков — блоки опускают краном, ориентируясь по ранее вынесенным осям.
5. Укладка труб — трубопровод размещают внутри лотка с соблюдением расстояния между линиями.
6. Закрытие плитами перекрытия — верх канала закрывают, стыки заделывают раствором из цемента и песка.
7. Гидро- и теплоизоляция — при необходимости наносят дополнительные защитные слои.
8. Обратная засыпка грунтом — минимальная толщина слоя над конструкцией — 0,5 м, чтобы исключить промерзание.

При подъеме и опускании блоков важно избегать раскачки и вращения — резкие движения создают точки концентрации напряжения и повышают риск перелома конструкции. Если строповка выполняется стальными канатами, под них обязательно подкладывают мягкие прокладки. Для крупногабаритных элементов дополнительно используют стропы-оттяжки из синтетики или пеньки, которые гасят раскачивание при перемещении.

После установки лотков соседние элементы временно скрепляют, снимая стропы только после фиксации. Постоянное закрепление и заделка стыков выполняются перед сдачей объекта — только тогда, когда положение конструкции полностью проверено и соответствует проекту.

Прокладка тепловых сетей в непроходных каналах

Прокладка теплосетей в непроходных каналах остается самым востребованным способом монтажа коммуникаций — как в частном секторе, так и на промышленных объектах. Причина в балансе цены и надежности: канальный способ дороже открытой прокладки, зато полностью исключает контакт труб с агрессивной средой грунта, а расходы окупаются за счет долгого срока службы без ремонта.

Прокладка теплосети в непроходном канале особенно нужна в следующих случаях:

• грунт содержит химически активные вещества органического или неорганического происхождения;
• трасса проходит под проезжей частью или в зоне активного строительства;
• регион отличается резкими перепадами температур и глубоким промерзанием почвы;
• к трубам не требуется частый доступ для обслуживания арматуры.

Эксплуатация и демонтаж

Главное преимущество непроходных каналов в эксплуатации — их не нужно регулярно обслуживать. Перекрытая от внешней среды конструкция сама по себе защищает трубы, а вскрытие требуется только при аварии, ремонте или замене участка сети.

Демонтаж выполняют в определенной последовательности:

1. вскрытие канала — снятие грунта и подъем плиты перекрытия за монтажные петли;
2. резка труб, чаще всего газовым способом;
3. извлечение труб из лотков и их очистка от загрязнений.

Если трубы меняют полностью, старые участки обычно не очищают — это не имеет смысла при демонтаже. Сами железобетонные лотки, как правило, остаются на месте: их извлекают только при необходимости замены самой конструкции канала.

Непроходной канал теплотрассы — это надежное и экономичное решение для защиты труб отопления и водоснабжения от грунта, влаги и механических нагрузок. В отличие от проходных и полупроходных каналов, он не требует постоянного доступа для обслуживания, что делает его оптимальным выбором для большинства тепловых сетей. Ключевые факторы долговечности системы — качественный бетон и арматура, грамотная гидроизоляция лотков и труб, а также строгое соблюдение технологии монтажа на всех этапах: от подготовки котлована до обратной засыпки грунтом.

Часто задаваемые вопросы

Чем непроходной канал отличается от проходного и полупроходного?

Разница — в доступе к трубам. В проходном канале человек может находиться в полный рост и обслуживать арматуру без вскрытия грунта. Полупроходной канал ниже, перемещаться внутри можно только пригнувшись. Непроходной канал вообще не рассчитан на нахождение человека внутри — для доступа к трубам нужно снимать верхнюю плиту и удалять грунт.

Какой тип канала выбрать для теплотрассы под дорогой?

Если участок не требует частого обслуживания арматуры, оптимален непроходной канал — он выдерживает нагрузку до 80 т и полностью защищает трубы от давления грунта и транспорта. Проходные и полупроходные каналы под дорогой закладывают только там, где предусмотрен регулярный доступ к запорным узлам.

Нужна ли гидроизоляция, если производитель ее не нанес?

Да, обязательно. Если заводского покрытия нет, гидроизоляцию каналов тепловых сетей наносят монтажники на объекте — до обратной засыпки грунтом. Без этого слоя бетон и арматура быстрее разрушаются от контакта с влагой.

Сколько служит непроходной канал теплотрассы?

При соблюдении технологии монтажа и качественной гидроизоляции — 40–50 лет. Срок службы напрямую зависит от марки бетона (морозостойкость от F75, водонепроницаемость от W4) и от того, насколько точно соблюден уклон для отвода конденсата и влаги.

Чем монолитный канал отличается от сборного ЖБИ и когда его выбирают?

Монолитный канал для теплотрассы заливают бетоном на месте, без стыков между блоками — это снижает риск протечек и позволяет выполнить нестандартную форму. Сборные ЖБИ монтируют быстрее и с более предсказуемым качеством, поэтому их выбирают для типовых прямых участков.

Нужно ли регулярно обслуживать непроходной канал?

Нет. Конструкция полностью перекрыта от внешней среды, поэтому плановое обслуживание не требуется. Вскрытие нужно только при аварии, ремонте или замене участка трубопровода.
